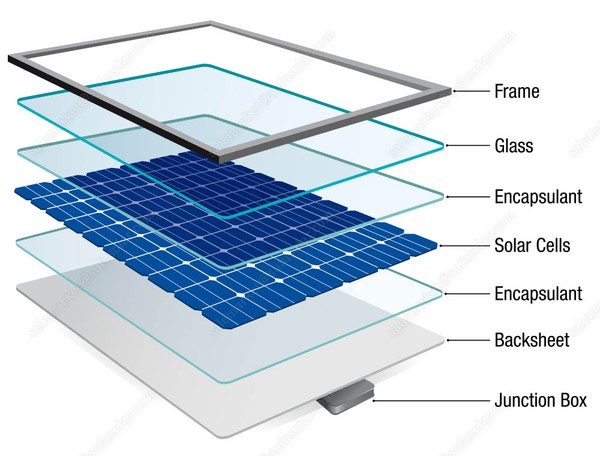

Fotovoltaik aloqa qutisi quyosh batareyasi modullaridan tashkil topgan quyosh xujayralari qatori va quyosh zaryadini boshqarish moslamasi o'rtasidagi ulanish moslamasi. Uning asosiy vazifasi quyosh fotovoltaik modullarini ulash va himoya qilish, quyosh xujayralari tomonidan ishlab chiqarilgan quvvatni tashqi kontaktlarning zanglashiga olib borish va fotovoltaik komponent tomonidan ishlab chiqarilgan oqimni o'tkazishdir.
Birlashma qutisi ikkita funktsiyaga ega: ulanish va himoya. Ulanish funktsiyasi fotovoltaik modullar tomonidan ishlab chiqarilgan oqimni tortib olish va uni kabellar va ulagichlar orqali elektr jihozlariga kiritishdir. Birlashma qutisining o'zini yo'qotishni kamaytirish uchun o'tkazuvchan materialning o'z qarshiligi va kontakt qarshiligi imkon qadar kichik bo'lishi kerak. Himoya funktsiyasi ikki qismdan iborat. Ulardan biri bypass diodlari orqali fotovoltaik modullarni himoya qilish va soyalash kabi nosozlik sharoitida fotovoltaik modullarning quvvat chiqishini yaxshilashdir. Ikkinchisi - gidroizolyatsiya va yong'inga chidamlilik maqsadiga erishish va maxsus materialni muhrlash va issiqlik tarqalishini loyihalash orqali birlashma qutisining ish haroratini pasaytirish. , shu bilan fotovoltaik modullarni himoya qiladi va bypass diodining qochqin oqimidan kelib chiqqan fotovoltaik modulning chiqish quvvatini yo'qotishni kamaytiradi.
Batareya komponentlarining quvvati o'sishda davom etar ekan, batareyani konvertatsiya qilish samaradorligi ham yildan-yilga oshib bormoqda va fotovoltaik tizimdagi ish oqimi sezilarli darajada oshadi. Batareya modullari orasidagi muhim aloqa va himoya qurilmasi sifatida, birlashma qutisi fotovoltaik modullarning quvvat chiqishi va chiziq himoyasi uchun javobgardir, shuning uchun u yuqori oqim o'tkazish qobiliyatiga ega bo'lishi kerak.
Joriy yuk tashish qobiliyati issiqlik tarqalishi, o'tkazuvchanlik samaradorligi, ishonchlilik va chidamlilik kabi ko'plab ko'rsatkichlar bilan chambarchas bog'liq. Shu sababli, fotovoltaik modulli aloqa qutilarini ishlab chiqaruvchi kompaniyalar hujayra texnologiyasining jadal rivojlanishiga moslashish uchun sinxronlashtirilgan texnologik innovatsiyalarni saqlab qolishlari kerak. Fotovoltaik modulning ulanish qutilari yuqori oqim o'tkazuvchanligi, yaxshi issiqlik tarqalish qobiliyati, yuqori tizim barqarorligi va kam energiya sarfi tomon harakat qilmoqda. Ishlab chiqarish xarajatlari kabi tendentsiyalar rivojlanadi.
Fotovoltaik aloqa qutilarining rivojlanish bosqichlari
So'nggi yillarda, fotovoltaik modul mahsulotlarining ishlashi yaxshilanishda davom etar ekan, bozorda joriy tashish hajmi, issiqlik tarqalish qobiliyati va birlashma qutisi mahsulotlarining tizim barqarorligi uchun tobora yuqori talablar mavjud. Junction box mahsulotlari ham ko'plab iteratsiyalardan o'tdi.
Murakkab jarayonlarga ega bo'lgan eng qadimgi muhrlangan halqali birlashma qutilaridan soddalashtirilgan jarayonlarga, yaxshi muhrlanish ko'rsatkichlariga, kichikroq o'lchamlarga va yuqori darajadagi avtomatlashtirishga ega elim bilan to'ldirilgan yamoq birlashma qutilariga; ko'proq materiallarga ega bo'lgan yagona birlashma qutilaridan bog'lash maydoniga bo'lingan birlashma qutisi kichikroq, materiallarni tejaydi va issiqlik tarqalishining yaxshi ta'siriga ega. Junction box mahsulotlari doimiy ravishda bozor raqobatida arzon narxlarda yaxshiroq ishlashga intiladi va kelajakda takrorlanishda davom etadi.
Fotovoltaik aloqa qutilarining tasnifi va tarkibi
1. Fotovoltaik ulanish qutilarining tasnifi
Quyosh fotovoltaik birlashma qutilari kristalli silikon aloqa qutilariga, amorf silikon aloqa qutilariga va parda devori birlashma qutilariga bo'linadi.
2. Fotovoltaik aloqa qutisining tarkibi

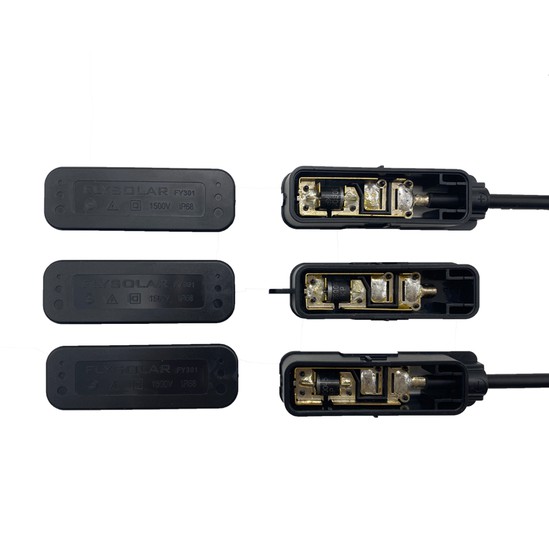

Quyosh fotovoltaik aloqa qutisi uch qismdan iborat: quti tanasi, kabel va ulagich.

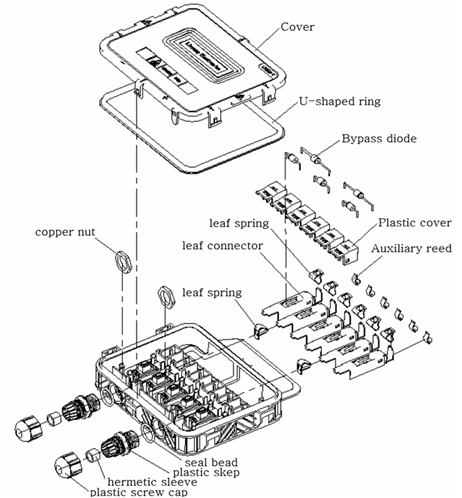

Qutining tanasi: qutining pastki qismi (shu jumladan mis terminallar yoki plastik terminallar), quti qopqog'i va diod;
Kabellar: 1,5MM2, 2,5MM2, 4MM2 va 6MM2 kabi keng tarqalgan ishlatiladigan kabellarga bo'linadi;
Ulagich: MC3 va MC4 ga bo'lingan;
Diyot modellari: 10A10, 10SQ050, 12SQ045, PV1545, PV1645, SR20200 va boshqalar.
Ikki turdagi diodli paketlar mavjud: R-6 SR 263;
3. Quyosh batareyasi modulining ulanish qutisining asosiy xususiyatlari:
(1) Qobiq import qilinadigan yuqori sifatli xom ashyolardan ishlab chiqariladi va juda yuqori qarishga qarshi va ultrabinafsha qarshilikka ega;
(2) 30 yildan ortiq samarali foydalanish bilan ochiq havoda ishlab chiqarishda og'ir ekologik sharoitlarda foydalanish uchun javob beradi;
(3) kerak bo'lganda 2 dan 6 gacha terminal bloklari o'rnatilishi mumkin;
(4) Barcha ulanish usullari tez ulanadigan plagin ulanishini qabul qiladi.
Birlashma qutisining ishlab chiqarish jarayoni oqimi
1. Materialni tanlash
Birlashma qutisining asosiy materiallari po'lat plitalar, alyuminiy qotishmasi, plastmassa va boshqalarni o'z ichiga oladi. Ushbu materiallar tegishli milliy standartlar va talablarga mos kelishi kerak. Materiallarni tanlashda tegishli materiallarni tanlash uchun mahsulotning korroziyaga qarshi ishlashi, yuqori haroratga chidamliligi va boshqalar kabi foydalanish muhitini hisobga olishingiz kerak.
2. Qayta ishlash texnologiyasi
1. Po'lat plitalar yoki alyuminiy qotishma materiallarini qayta ishlash:
Po'lat plitalar yoki alyuminiy qotishma materiallari kerakli shakl va tuzilishni bajarish uchun kesish, bükme, shtamplash va boshqa ishlov berish usullarini talab qiladi.
2. Plastik materiallarni qayta ishlash:
Plastik materiallar kerakli shakl va tuzilishni to'ldirish uchun inyeksion kalıplama yoki puflash, bo'rttirma va boshqa ishlov berish usullarini talab qiladi.
Qayta ishlash tugagandan so'ng, mahsulot yuzasi silliq va silliq bo'lishini ta'minlash uchun sirtni tozalash, silliqlash va boshqa ishlov berish kerak.
3. Yig'ish
Qayta ishlangan komponentlarni, jumladan, yig'ish, mahkamlash, simlarni ulash va hokazolarni yig'ing. Yig'ish tugagandan so'ng, mahsulot sifati talablarga javob berishini ta'minlash uchun umumiy tekshiruvni o'tkazing.
4. Aniqlash
Mahsulot sifati barqaror va ishonchli bo'lishini ta'minlash uchun mahsulotning elektr xususiyatlarini, mexanik xususiyatlarini va hokazolarni tekshiring. Bunga tashqi ko'rinishni tekshirish, elektr ishlashini tekshirish, ishonchlilik sinovi va boshqalar kiradi. Faqatgina tekshiruvdan o'tgandan keyin uni qadoqlash va zavoddan jo'natish mumkin.
Ishlab chiqarish jarayonida ishlab chiqarilgan aloqa qutilarining sifati mijozlar ehtiyojlariga javob berishini ta'minlash uchun tegishli ishlab chiqarish standartlari va talablariga qat'iy rioya qilish kerak. Shu bilan birga, mahsulot sifati barqarorligini oshirish va bozor talabini qondirish uchun material tarkibi, jarayon oqimi va boshqa aloqalarni boshqarishni kuchaytirish kerak.
Birlashma qutisining umumiy nosozliklarini tahlil qilish
1. Birlashma qutisining umumiy nosozliklari
Loyiha maydonchasidagi fotovoltaik modul birlashma qutisining umumiy xatolari quyidagilardan iborat: quti tanasining qarishi va deformatsiyasi, birlashma qutisidagi noto'g'ri lehim, bypass diyotining buzilishi, yonib ketgan aloqa qutisi va aloqa qutisining silikondan ajralishi.
2. Birlashma qutilarining umumiy nosozlik tamoyillarini tahlil qilish
Muvaffaqiyatsizlik printsipi 1: Komponentlarni payvandlash jarayoni sifati bilan bog'liq muammolar
Birlashma qutisida diodli pin va mis o'tkazgich o'rtasidagi aloqada va avtobus paneli va mis o'tkazgich o'rtasidagi aloqada zaif lehim mavjud. Fotovoltaik modul soya bilan to'sib qo'yilganda yoki boshqa muammolar bypass diyotini yoqishga olib kelganda, lehimli birikma qiziydi. Qachon lehimli birikma Issiqlik to'planishi birlashma qutisi izolyatsiyalash materialining termal deformatsiya haroratidan oshib ketganda, birlashma qutisi qarish va deformatsiyaga uchraydi. Bypass diyoti qancha uzoq vaqt yoqilgan bo'lsa, ulanish qutisining deformatsiyasi va qarishi xavfi shunchalik katta bo'ladi. Harorat diodli ulanish haroratining yuqori chegarasidan yuqori bo'lsa, yuqori harorat Bu bypass diyotining termal buzilishiga olib keladi va hatto ulanish qutisini yoqib yuboradi.
Muvaffaqiyatsizlik printsipi 2: Komponentlarni muhrlash jarayoni sifati bilan bog'liq muammolar
Birlashma qutisi va fotovoltaik modulning orqa paneli o'rtasida yopishtirish jarayonida ifloslanish mavjud edi, bu esa birlashma qutisini keyinchalik silikondan ajratishga olib keldi.
Nosozlik printsipi 3: Soya yopilishi, yashirin yoriqlar va boshqa muammolar
Fotovoltaik modullar uzoq vaqt davomida soyalar, yoriqlar va mahalliy issiq joylar kabi sharoitlarga ta'sir qiladi, bu esa bypass diyotining uzoq vaqt davomida uzluksiz ishlashiga olib keladi, bu esa bypass diyotining ulanish haroratining oshishiga olib keladi. Birlashma harorati ma'lum bir darajaga to'planganda, bypass Diyot termal buzilish tufayli muvaffaqiyatsiz bo'ladi. Agar o'z vaqtida ishlov berilmasa, issiqlik to'planishi birlashma qutisining izolyatsiya materialining deformatsiyalanish haroratiga yetganda, birlashma qutisi deformatsiyalanadi va qariydi. Jiddiy holatlarda birlashma qutisi yonib ketadi.
Muvaffaqiyatsizlik printsipi 4: chaqmoq urishi
Fotovoltaik modul chaqmoq bilan urilganda, bypass diyoti yuqori kuchlanish bilan bir zumda buziladi. Yomg'ir o'tib, osmon tozalanganda, oddiy modul oqimi uzoq vaqt davomida muvaffaqiyatsiz dioddan oqib o'tganda, diod issiqlik hosil qiladi. Issiqlik ma'lum bir darajaga to'planganda, u birlashma qutisining qarishi va deformatsiyasiga olib kelishi yoki hatto birlashma qutisini yoqishi mumkin.
Xulosa qiling
Fotovoltaik elektr stantsiyalari butun hayot tsikli davomida barqarorlikni ta'minlashi kerak va tizimning tarkibiy qismlari bilan ishonchliligi, chunki yadro mijozlarning investitsiyalardan qaytishini ta'minlash va mijozlar qiymatini amalga oshirish uchun asosdir. Fotovoltaik modullarning muhim qismi sifatida birlashma qutisi ishlamay qolganda fotovoltaik elektr stantsiyasining energiya ishlab chiqarishini qisqartirishga olib keladi. Og'ir holatlarda bu hatto yong'inga olib kelishi mumkin. Hozirgi vaqtda tashqi fotovoltaik elektr stantsiyalarida ulanish qutilarining nosozliklarini aniqlash uchun vizual tekshirish, infraqizil termal tasvirlash texnologiyasi va IV sinov usullari ko'pincha qo'llaniladi. So'nggi yillarda aqlli texnologiyaning rivojlanishi bilan inverter intelligent IV skanerlash va elektr stantsiyalarini baholash tizimi dasturiy ta'minoti kabi qulayroq usullar mavjud bo'ldi. , tizim tomonining fotovoltaik modul ulanish qutisi nosozliklarini aniqlash usulini yanada kengaytirish. Fotovoltaik modullarning o'lchamlari va oqimidagi hozirgi katta sakrashdan so'ng, ulanish qutisi ishonchliligi xavfi sezilarli darajada oshadi. Biz "mahsulot ishlab chiqarish va qo'llash davomida hayot aylanish standartlarini birlashtiradigan" mukammal sifat, yaxshi ishonchlilik va sotuvdan keyingi ishonchli yordamga ega mahsulotlarni tanlashni ko'rib chiqishimiz kerak. "Soxta payvandlash kabi jarayon sifati muammolaridan kelib chiqadigan yashirin xavflarni oldini olish uchun har bir havolada brend komponentlarini boshlang; komponentlarni tashish va o'rnatish paytida komponentlar yoriqlari paydo bo'lishini kamaytirish uchun komponentlarga texnik xizmat ko'rsatish kerak; kundalik foydalanish va texnik xizmat ko'rsatish paytida, zarur yashindan himoya qilish va elektr stantsiyalarining nosozliklarini bartaraf etishda yaxshi ish qiling, masalan, soyalar, issiq nuqtalar, yoriqlar va boshqalar komponentlarda topilganda, birlashma qutisining ishdan chiqishiga yo'l qo'ymaslik uchun ularni tezda hal qilish kerak.
